En palabras simples
Un filtro de una planta de tratamiento es un tanque con capas de arena u otro material granular. El agua sucia pasa por esas capas y queda limpia. Pero esa arena necesita un «piso» que la sostenga y que deje pasar el agua: ese piso es el falso fondo. En él van atornilladas unas piezas pequeñas con ranuras finas, las boquillas, que dejan pasar el agua pero no la arena. Piense en un colador de cocina: los huecos deben ser lo bastante pequeños para que el arroz no se caiga, pero lo bastante grandes para que el agua salga rápido.
¿Qué hace el falso fondo?

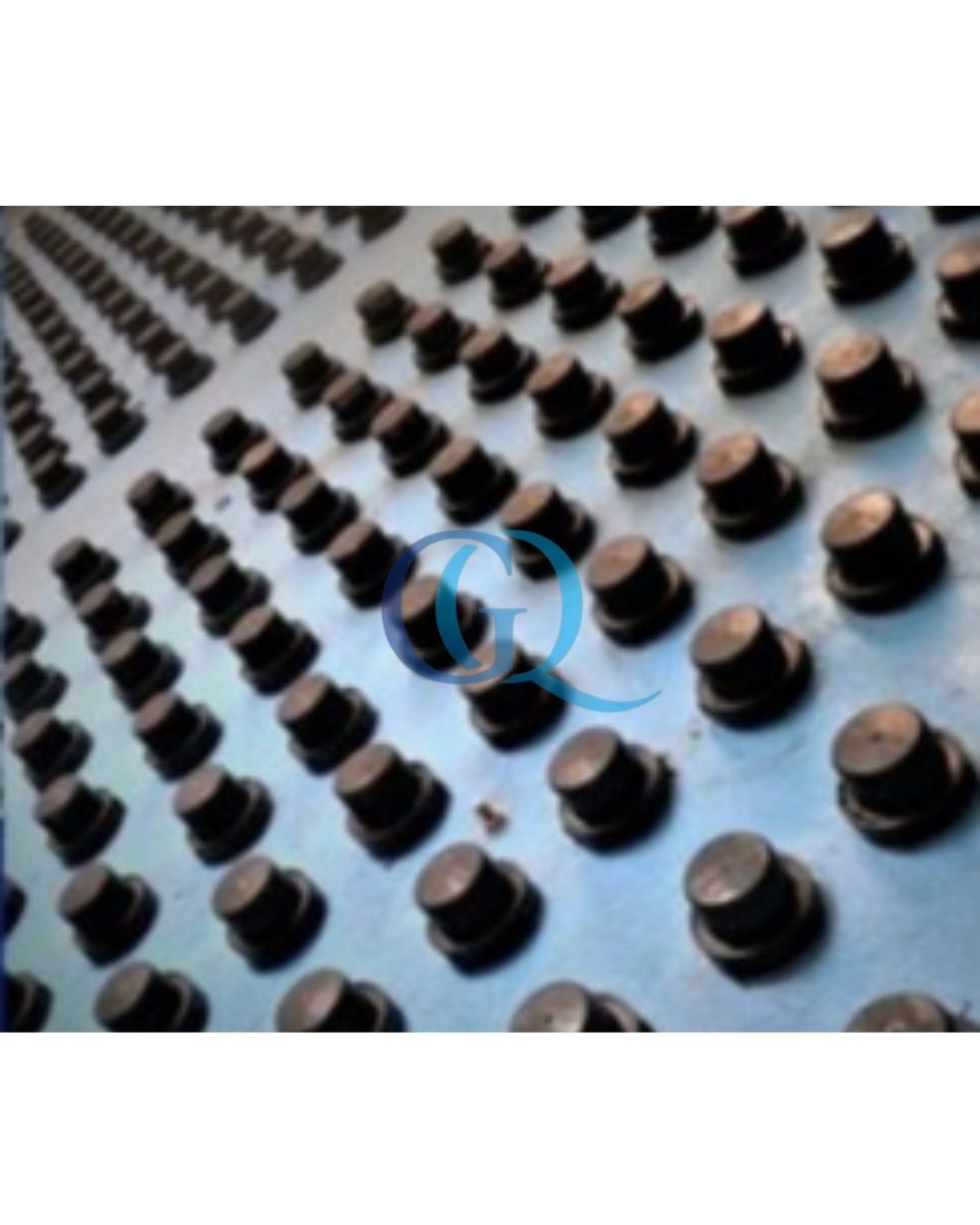

Se instala en la parte de abajo del filtro. Sostiene el peso de la arena y del agua, separa la arena de la cámara que queda debajo, y ayuda a recoger el agua ya filtrada. Cuando llega la hora de limpiar el filtro, también ayuda a repartir el agua que sube desde abajo.
¿Qué hacen las boquillas?
Cumplen tres trabajos relacionados: retienen la arena, dejan pasar el agua limpia hacia abajo y reparten el agua de lavado hacia arriba. Su función exacta depende del diseño completo del falso fondo donde estén instaladas. Puede ver más sobre las boquillas ranuradas y los falsos fondos.
¿Qué es el retrolavado y por qué importa?
Con el tiempo, la arena del filtro se llena de suciedad. Para limpiarla se hace un retrolavado: se manda agua, y a veces también aire, en sentido contrario, de abajo hacia arriba, para arrastrar la suciedad. Si el agua sube pareja por todo el filtro, la arena se limpia pareja. Si sube más fuerte en unas zonas que en otras, algunas partes quedan sucias y otras se lavan de más.
¿Cómo se elige la ranura?
La apertura de la ranura debe compararse con el tamaño de la arena o del material que se quiere retener. Si es muy abierta, el material puede escaparse; si es muy cerrada, se puede tapar más rápido. Por eso no se elige solo por el tamaño de la rosca: se revisan también el tamaño del medio, el caudal de agua por cada boquilla y cuánta resistencia genera al paso del agua.
¿Agua sola, o agua y aire?
Algunos filtros se lavan solo con agua y otros con agua y aire. No todas las boquillas ni todos los falsos fondos sirven para los dos casos: para usar aire se necesita una configuración diseñada para repartir ambos de forma pareja. No basta con agregar aire a un sistema que fue pensado solo para agua.
Señales de que algo puede estar fallando
Estas señales pueden indicar un problema, aunque también pueden tener otras causas y conviene revisarlas: aparece arena o medio en el agua filtrada, el retrolavado se ve desigual (zonas con más movimiento que otras), o el filtro se ensucia más rápido de lo normal. Una revisión ayuda a saber si el origen está en las boquillas, en el sellado del falso fondo o en la operación.
Errores comunes
Elegir la boquilla solo por la rosca. Lo que importa es la relación entre la ranura y el tamaño del medio filtrante.
No revisar el sellado entre paneles. Un sellado deficiente puede dejar pasar el agua por caminos que no debería o dejar escapar el medio.
Suponer que el falso fondo aguanta cualquier carga. Debe soportar el peso del lecho y del agua y la presión del lavado, y eso se calcula.
Mezclar piezas que no son compatibles. El falso fondo, las boquillas y los empaques deben diseñarse para trabajar juntos.
Preguntas rápidas
¿El falso fondo viene con las boquillas? Puede suministrarse con boquillas integradas, pero eso debe indicarse expresamente en la propuesta.
¿Se pueden cambiar solo las boquillas? Depende de si las nuevas son compatibles con el falso fondo que ya existe. Se revisa caso por caso.
¿Estos componentes se usan en cualquier planta? Se usan en unidades de filtración, por ejemplo en plantas de agua potable y de agua industrial.
