Retención, drenaje y retrolavado

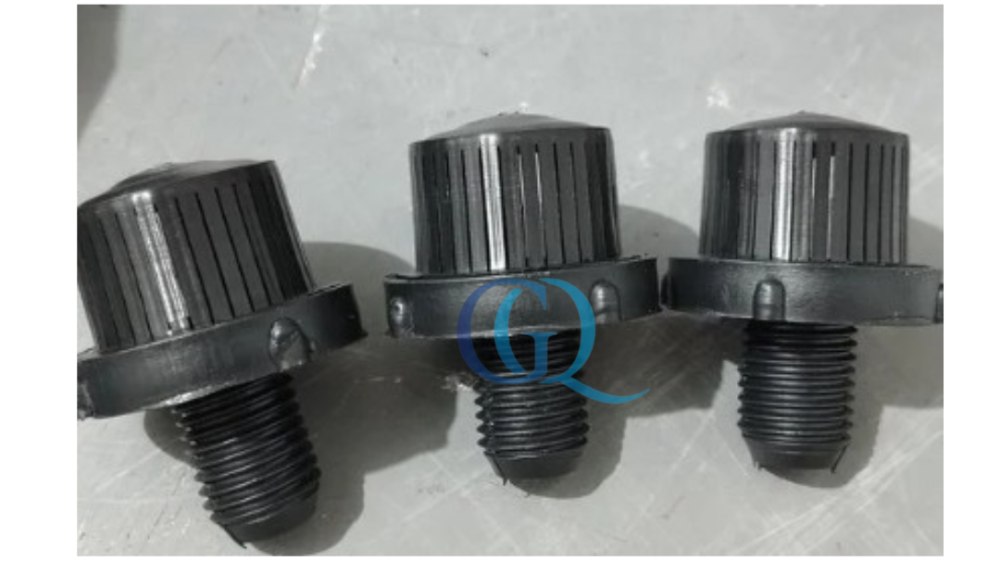

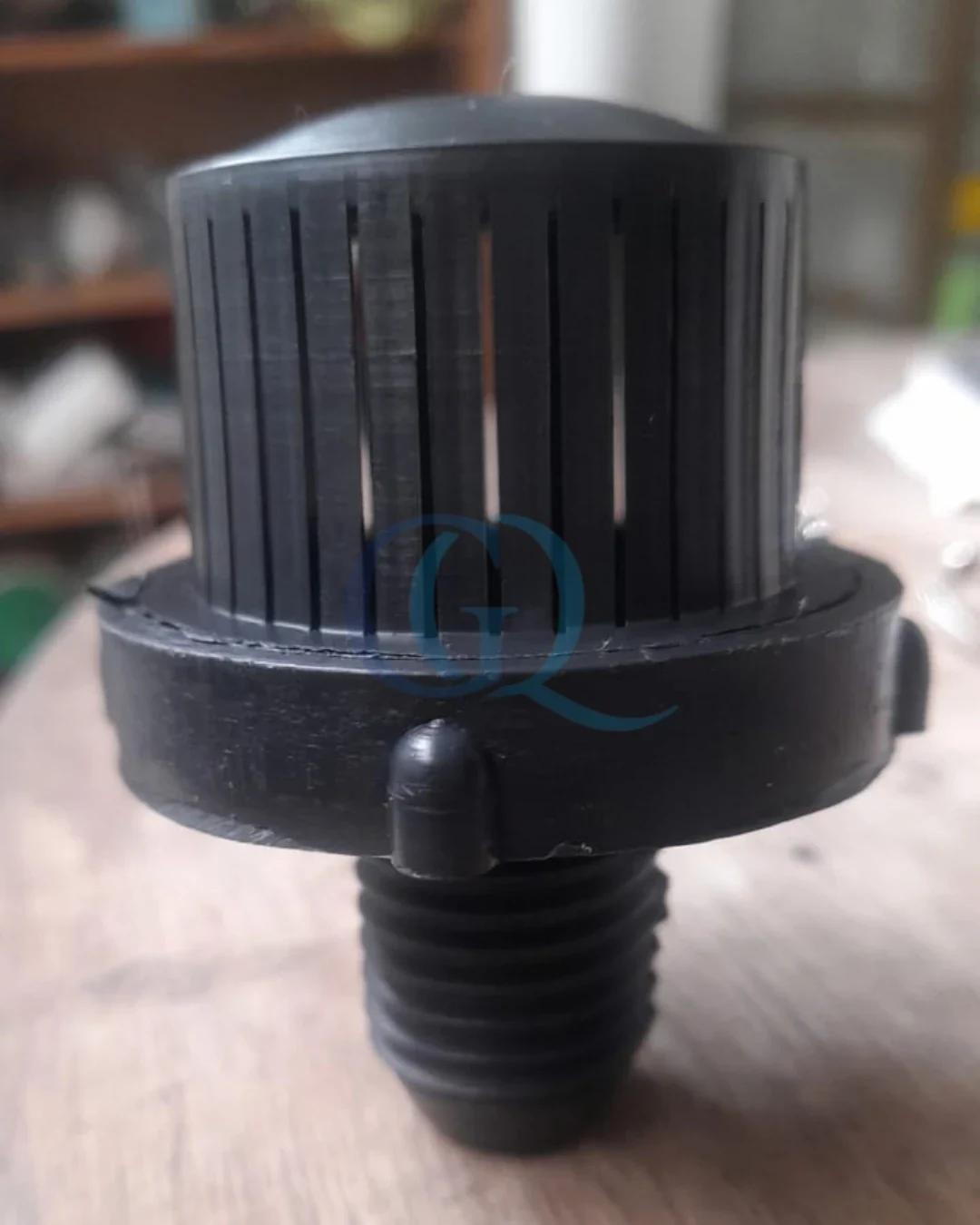

Boquillas ranuradas en polipropileno de alta densidad para los falsos fondos de los filtros de PTAP y PTAR. Retienen el medio filtrante, recogen el agua filtrada y reparten el agua del lavado de forma pareja. Las fabricamos en nuestra planta de Bogotá.
Fabricadas en Colombia · Envíos a toda Colombia
Foto: José Garzón, fotógrafo de Grupo Quimiplantas S.A.S.Características
Una boquilla no debe seleccionarse únicamente por el diámetro de la rosca. Es necesario comprobar la granulometría del medio, la apertura de ranura, el caudal unitario, la pérdida de carga, la separación entre boquillas y el método de retrolavado.
Guía de compra
¿Qué tan abierta debe ser la ranura? La apertura debe compararse con el tamaño del medio granular que va a retener. Una ranura muy abierta deja escapar el medio; una muy cerrada se puede obstruir más rápido.
¿Va a lavar solo con agua, o con agua y aire? No todas las boquillas están hechas para distribuir aire y agua al mismo tiempo. Si su sistema necesita retrolavado con aire, debe confirmar que la boquilla y el diseño del falso fondo lo permitan.
¿Cuántas necesita y cómo se van a distribuir? La cantidad y la separación entre boquillas cambian según el área del filtro y el caudal de retrolavado que se necesite.

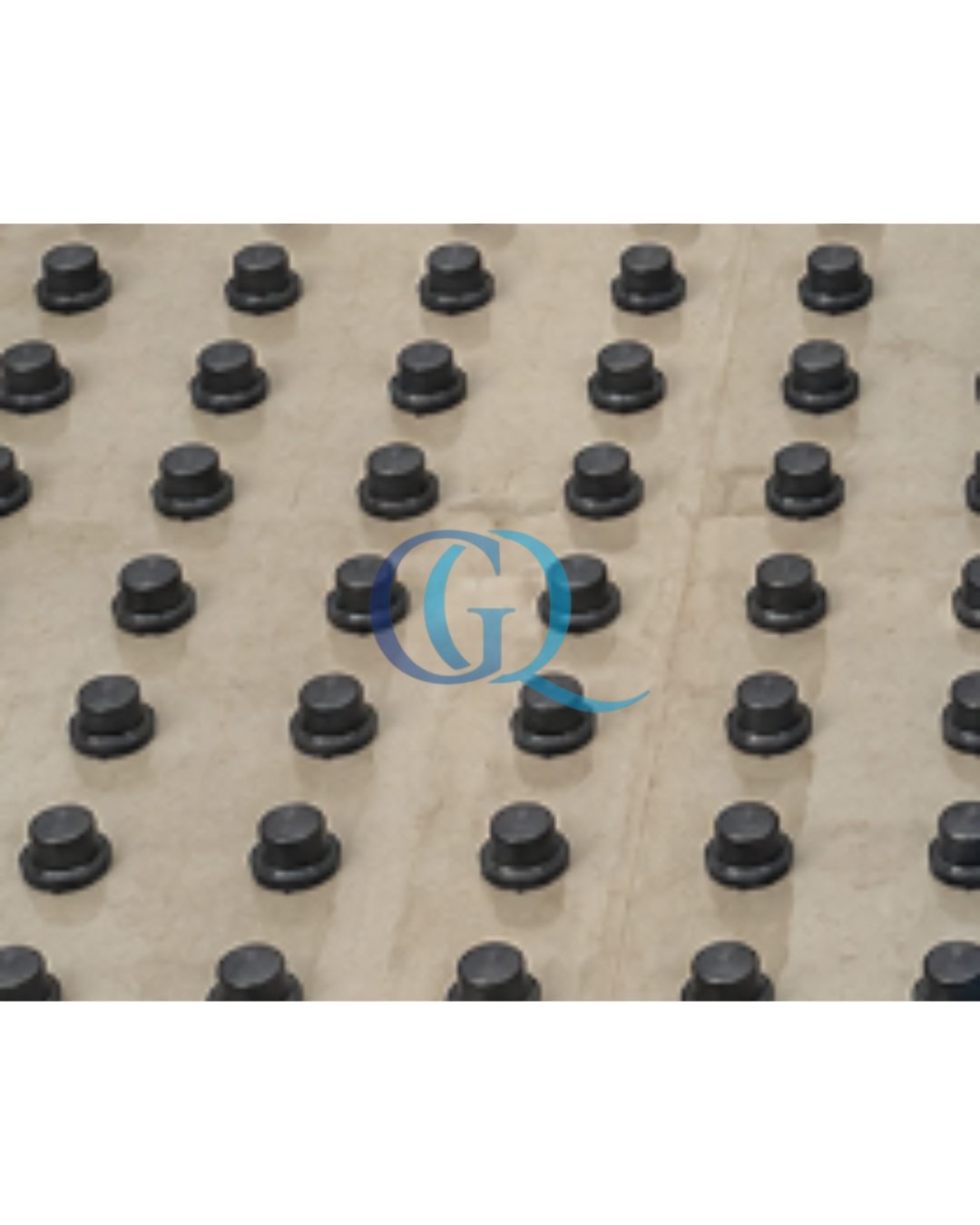

¿Con qué se van a instalar? Las boquillas trabajan junto con un falso fondo. Ambos elementos deben ser compatibles entre sí desde el diseño.
Prevención de fallas

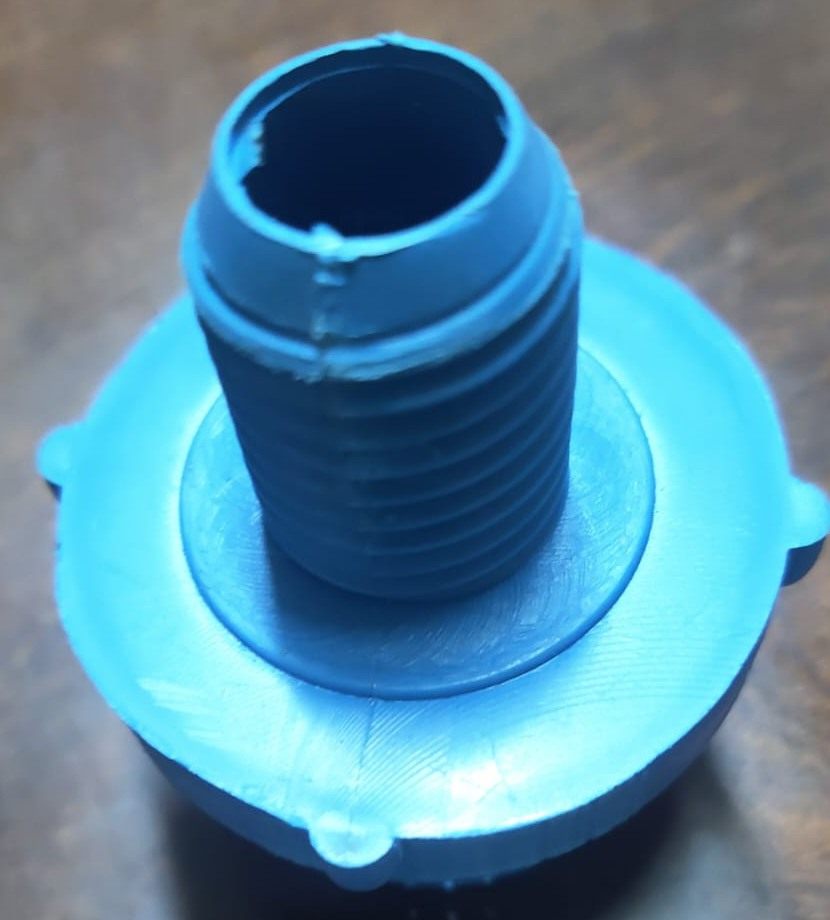

Elegir la apertura solo por el diámetro de la rosca. Lo que realmente importa es la relación entre la ranura y la granulometría del medio filtrante.
No confirmar si necesita aire y agua. Instalar boquillas solo para agua en un sistema que después va a necesitar retrolavado con aire obliga a cambiarlas más adelante.
Calcular la cantidad sin revisar la caída de presión. Muy pocas boquillas, o mal distribuidas, generan un retrolavado desigual dentro del filtro.
Aplicaciones
Beneficios del sistema
Preparación de la propuesta
Preguntas frecuentes
En un filtro granular puede cumplir tres funciones relacionadas: retener el medio, recoger el agua filtrada y distribuir el flujo de retrolavado. Su función exacta depende del diseño completo del falso fondo.
Debe compararse con la granulometría y la forma del medio para evitar pérdidas sin generar obstrucción excesiva. También se revisan el área abierta, el caudal por boquilla y la pérdida de carga.
No. Algunas están diseñadas solamente para agua y otras incorporan vástagos, orificios o configuraciones específicas para aire y agua. La capacidad debe confirmarse en la ficha de la referencia y en el cálculo hidráulico.
No. La boquilla pertenece al sistema de drenaje y retrolavado de un filtro granular. El difusor de burbuja fina transfiere oxígeno o mezcla mediante aireación en un tanque o reactor biológico.

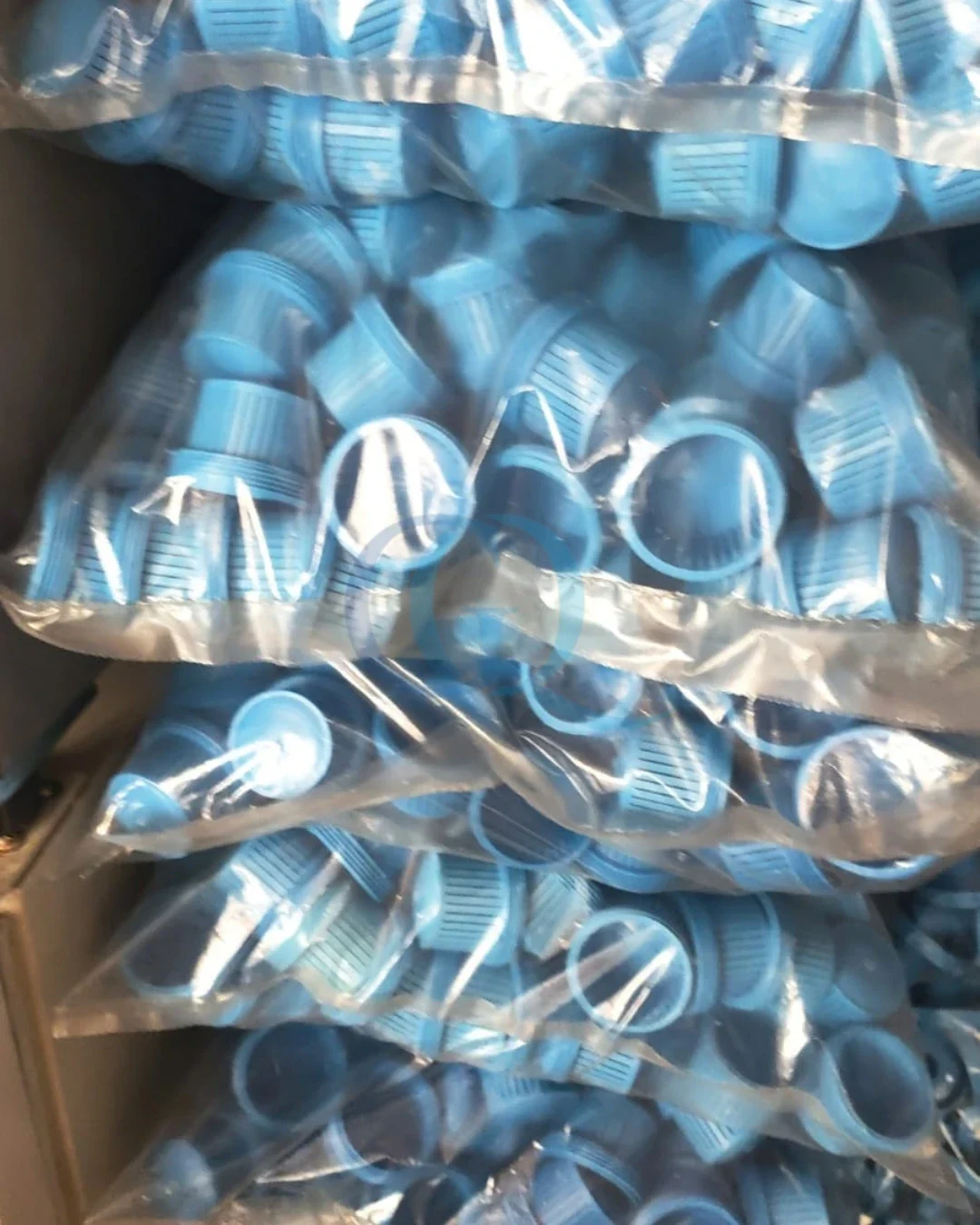

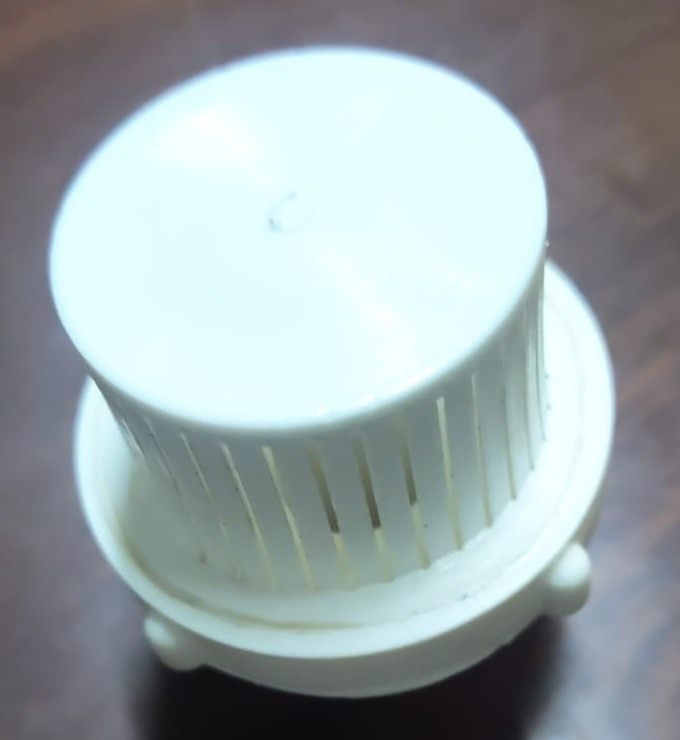

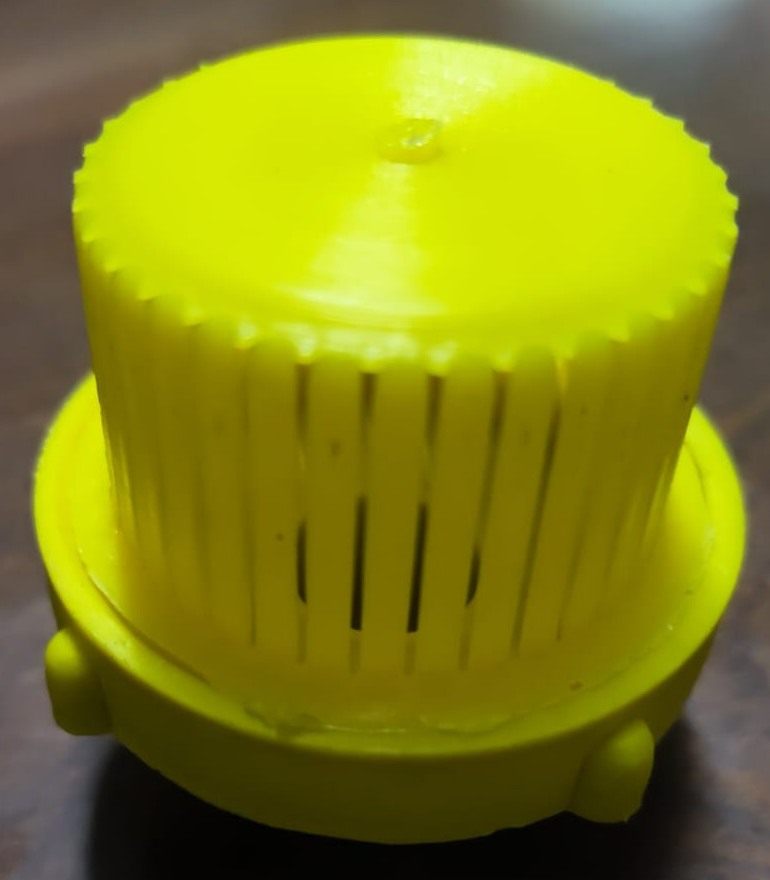

Nuestras boquillas son de polipropileno de alta densidad, un plástico resistente que aguanta el aplastamiento y el trabajo diario bajo el agua. Las hay en varios colores según la referencia. Si su proceso tiene temperaturas o químicos especiales, lo revisamos antes de cotizar.

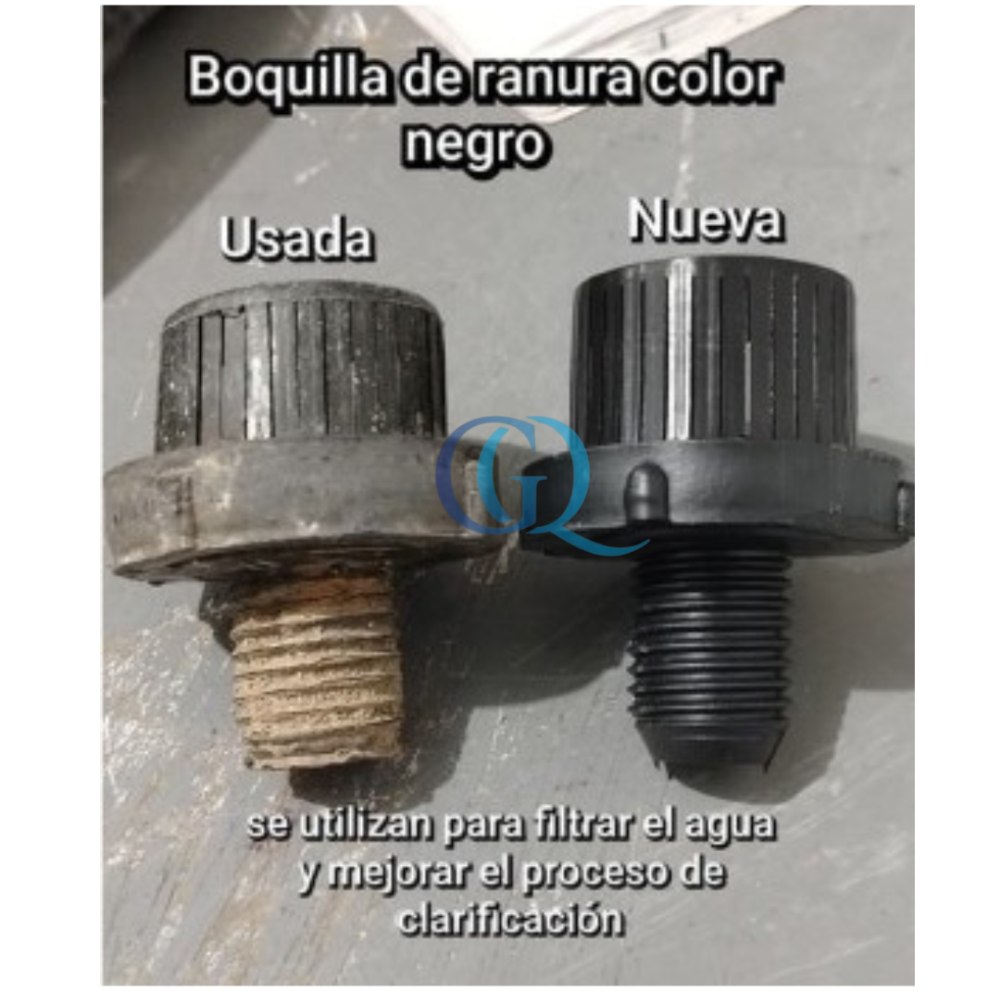

Con el tiempo pueden acumular incrustaciones o desgastarse por el uso constante durante el retrolavado. Revisarlas periódicamente ayuda a mantener una filtración uniforme.

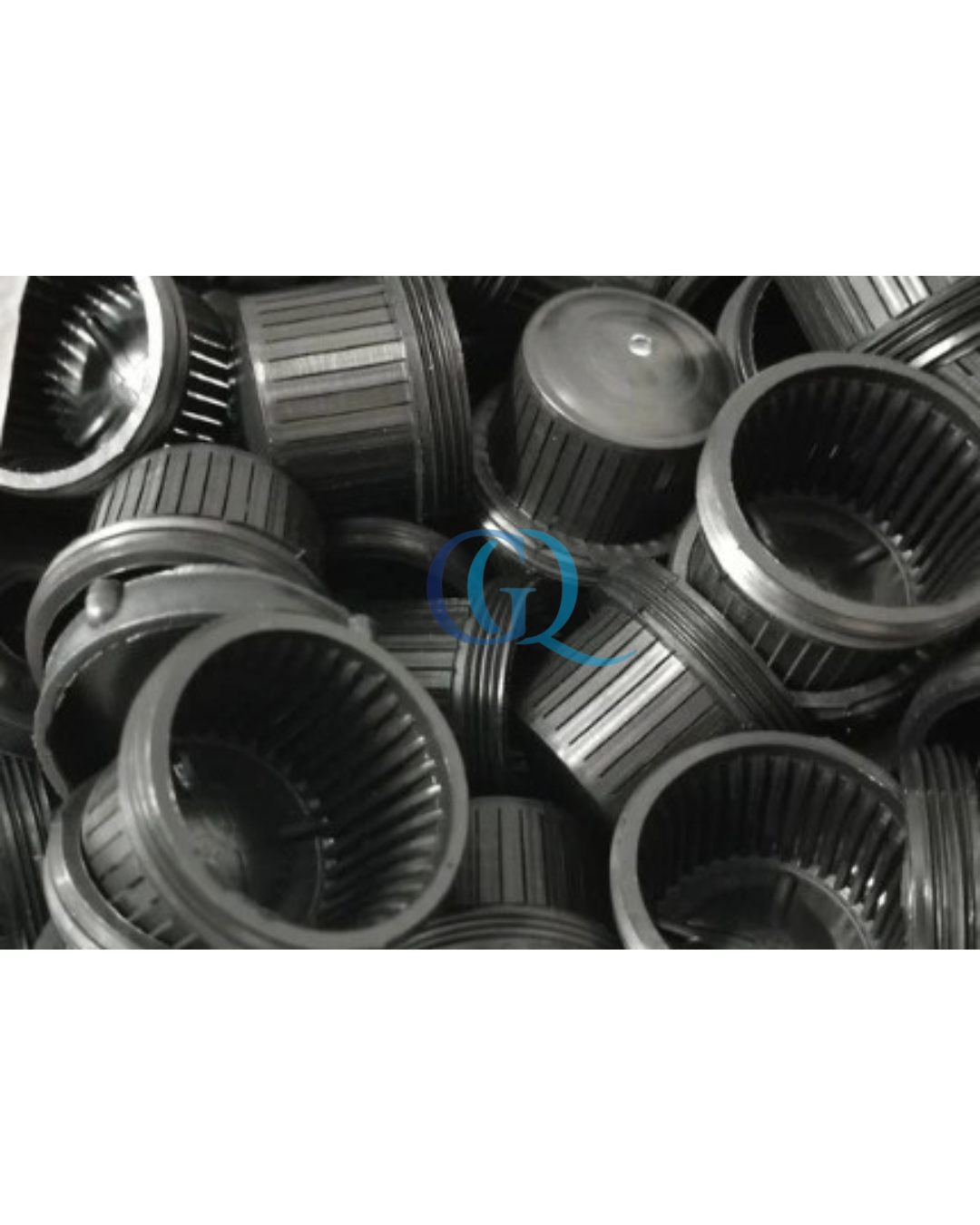

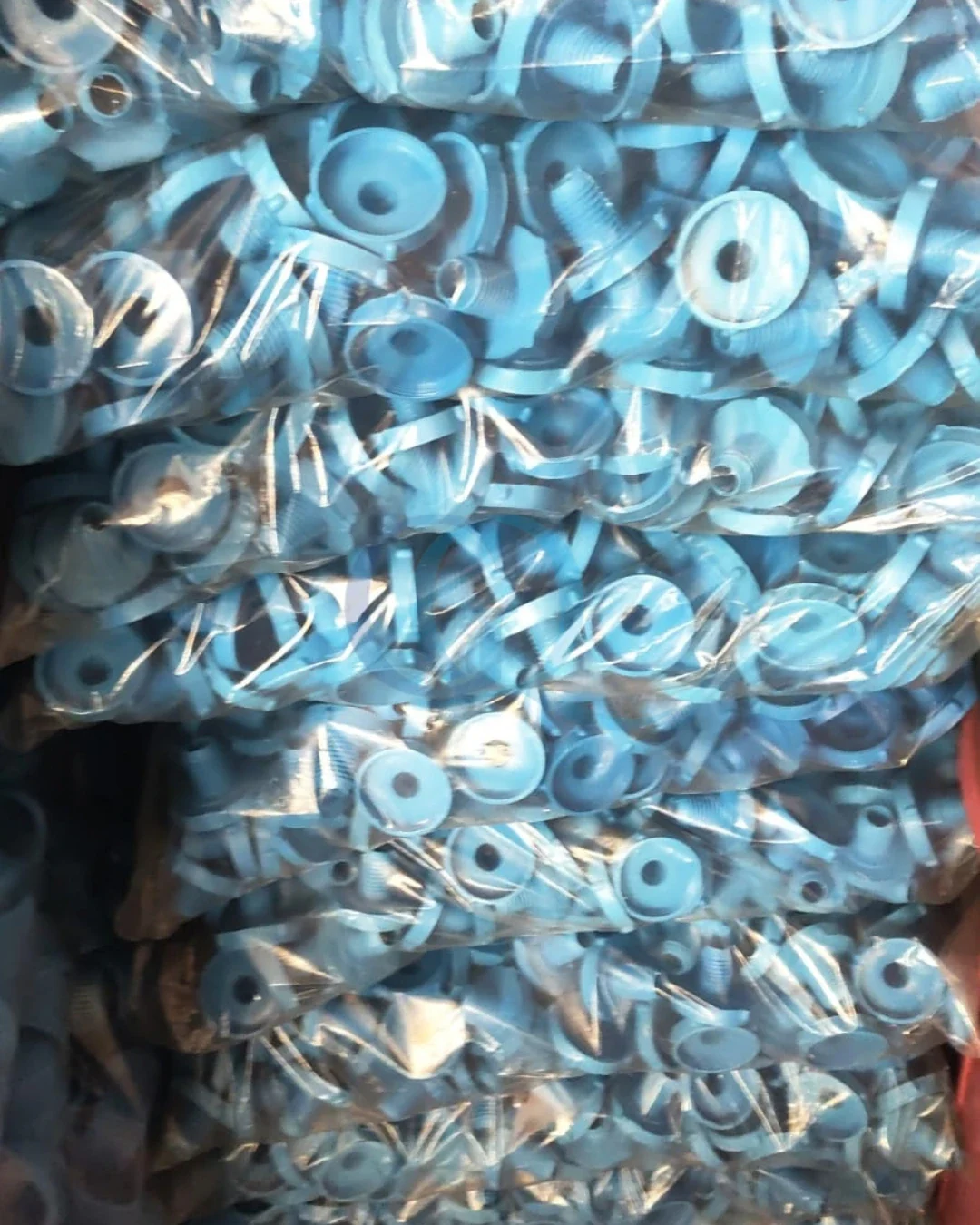

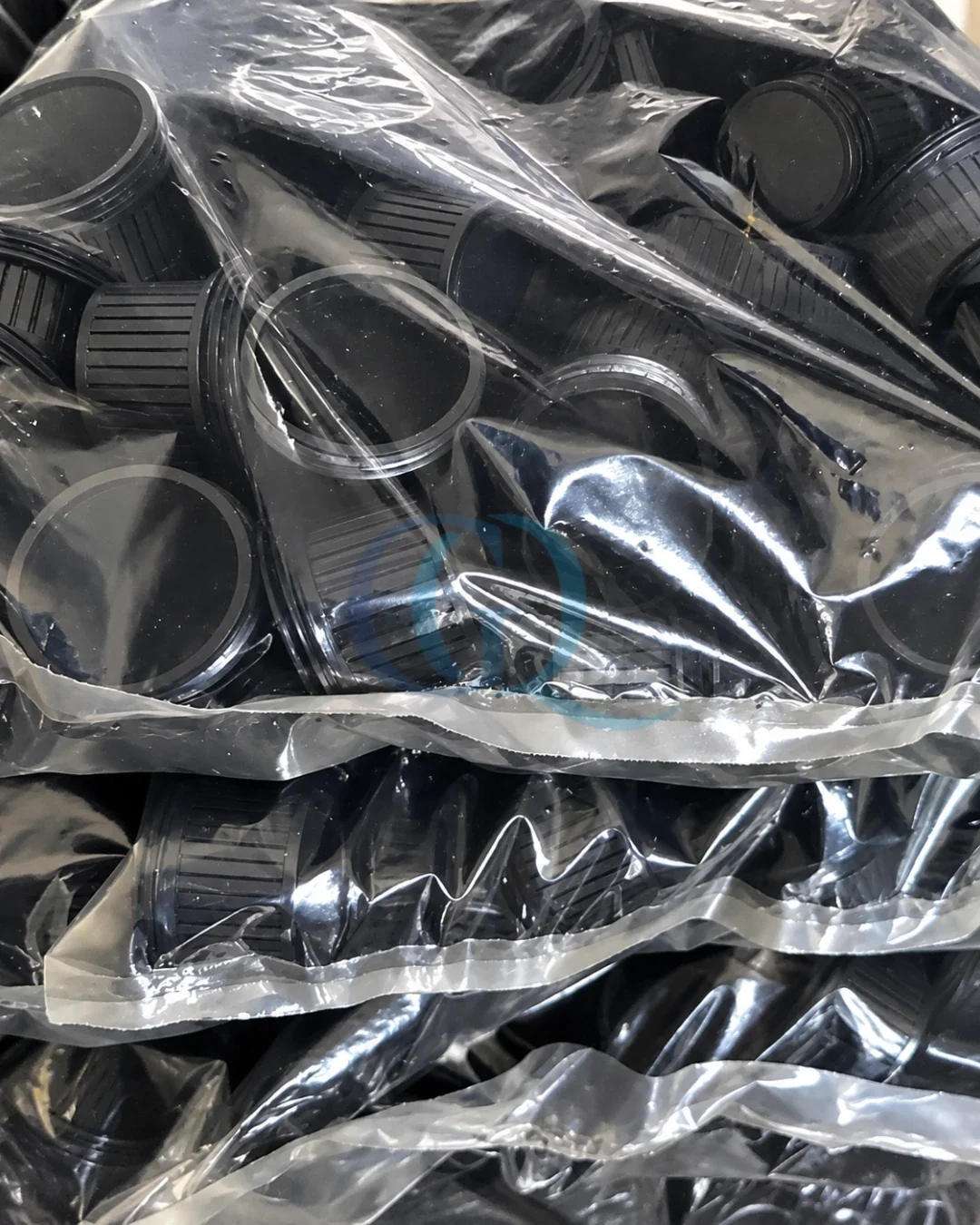

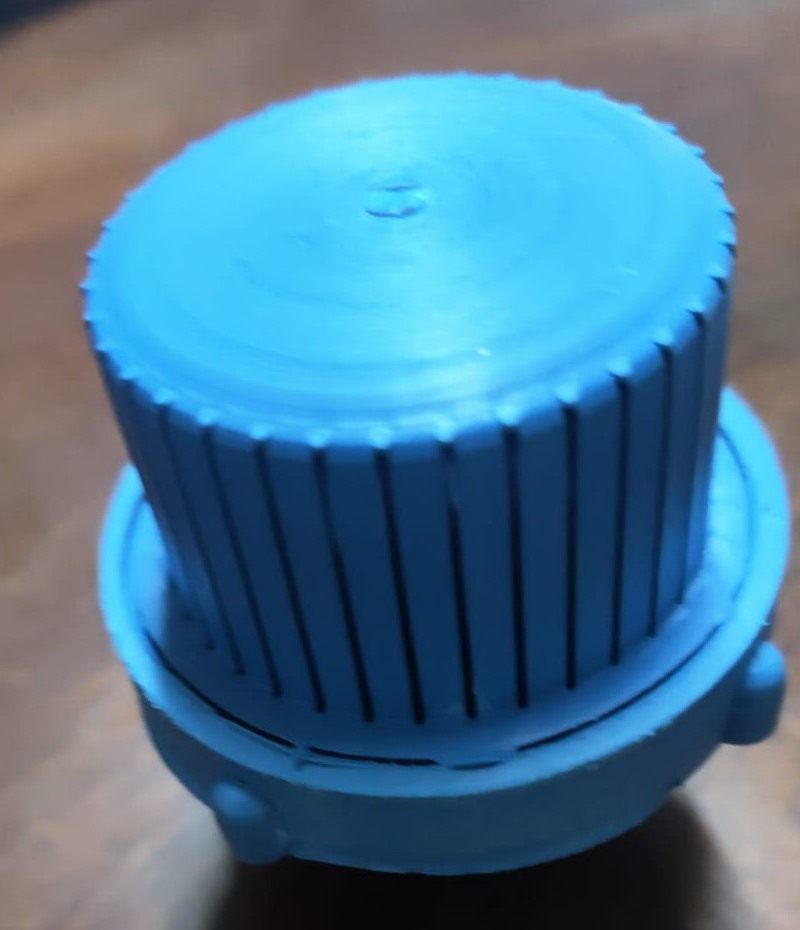

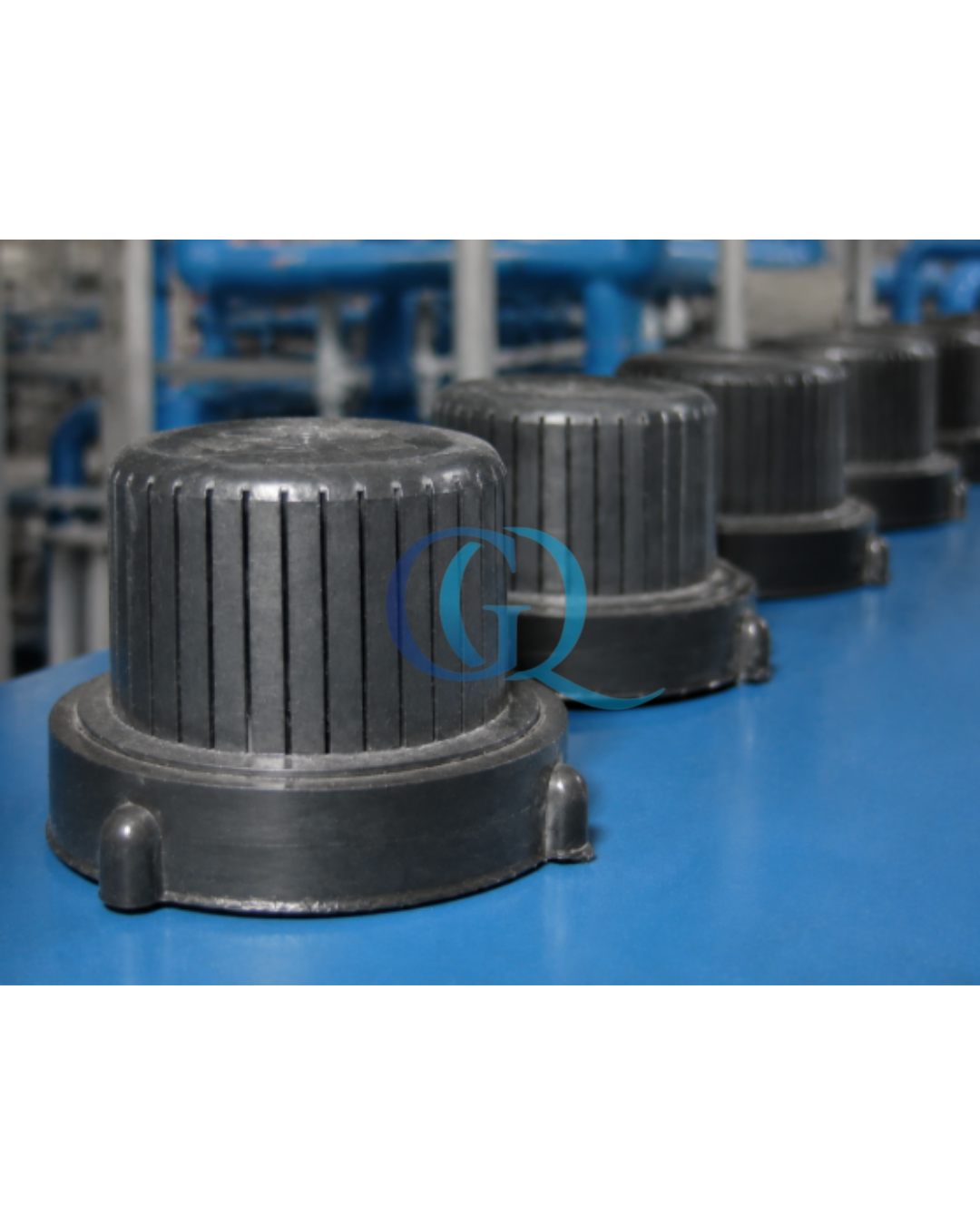

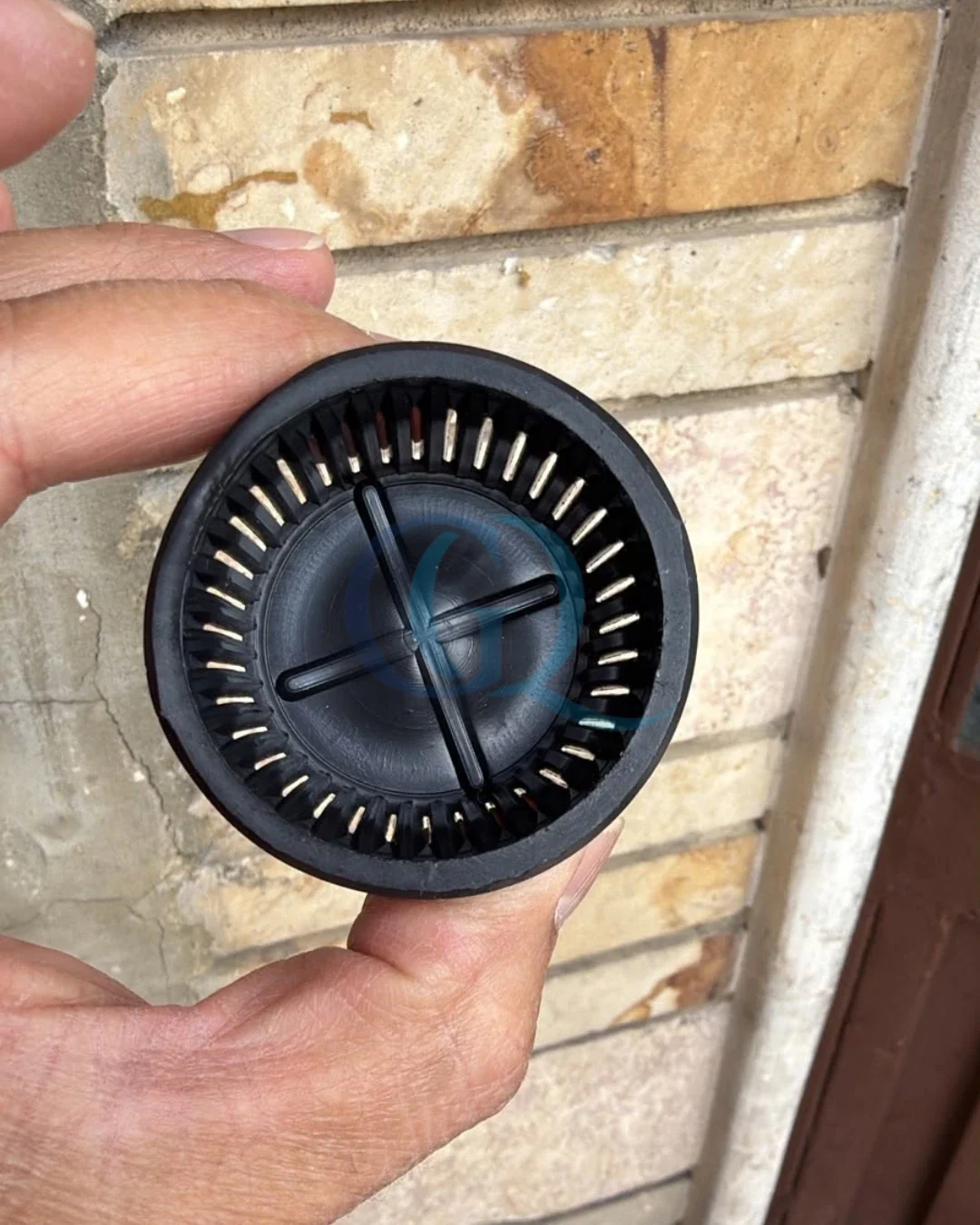

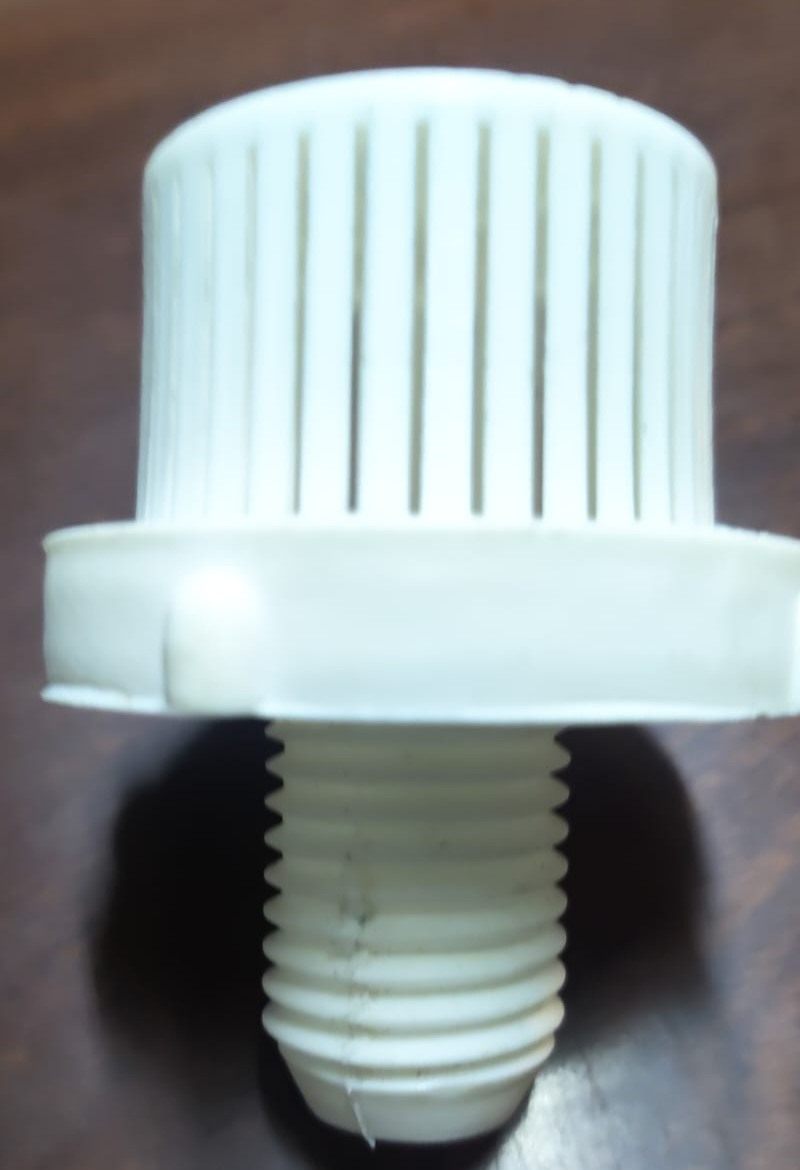

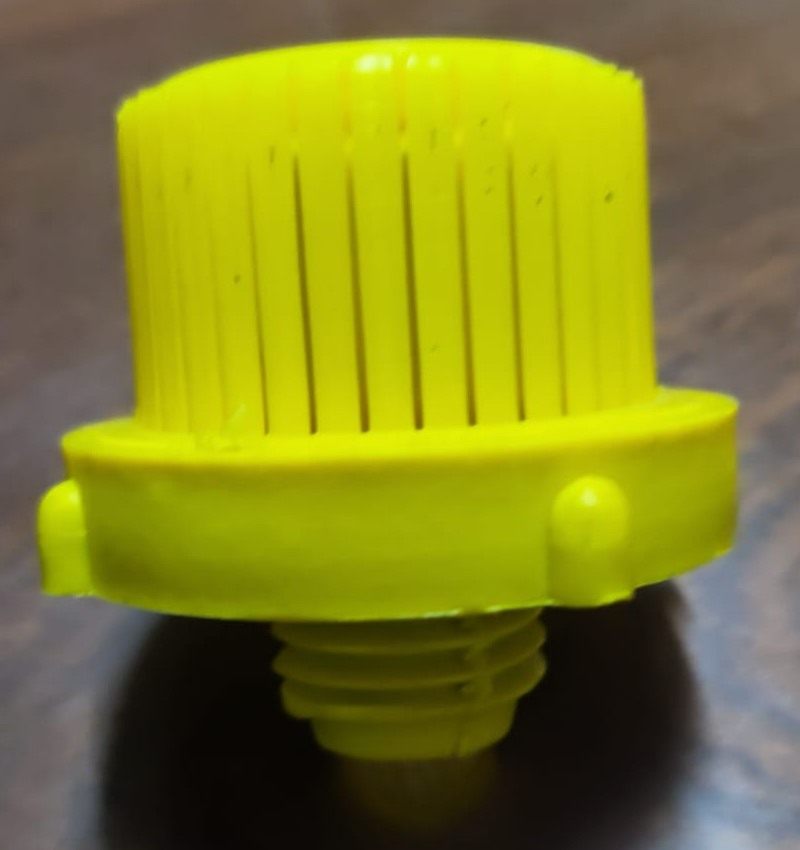

Galería del producto

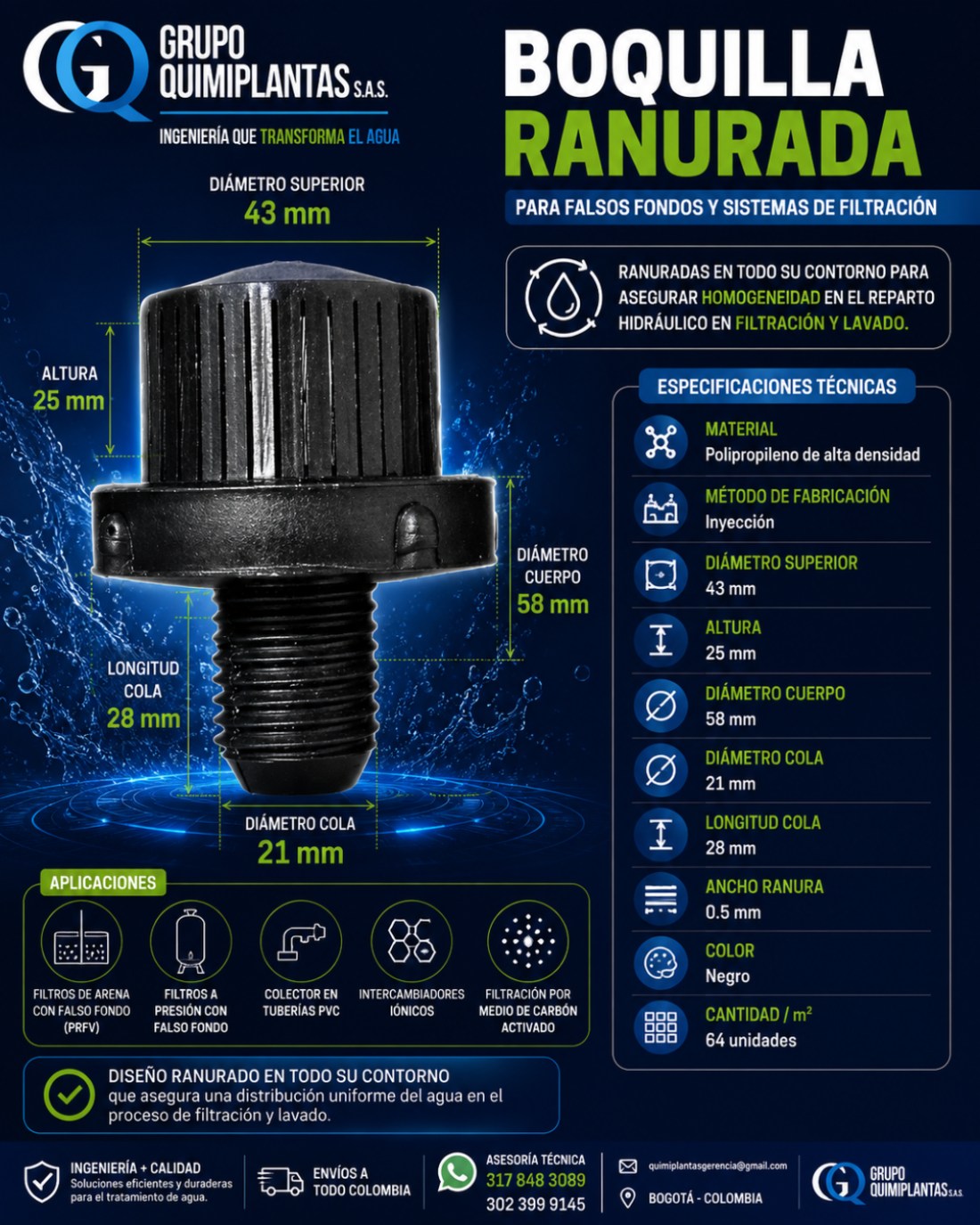

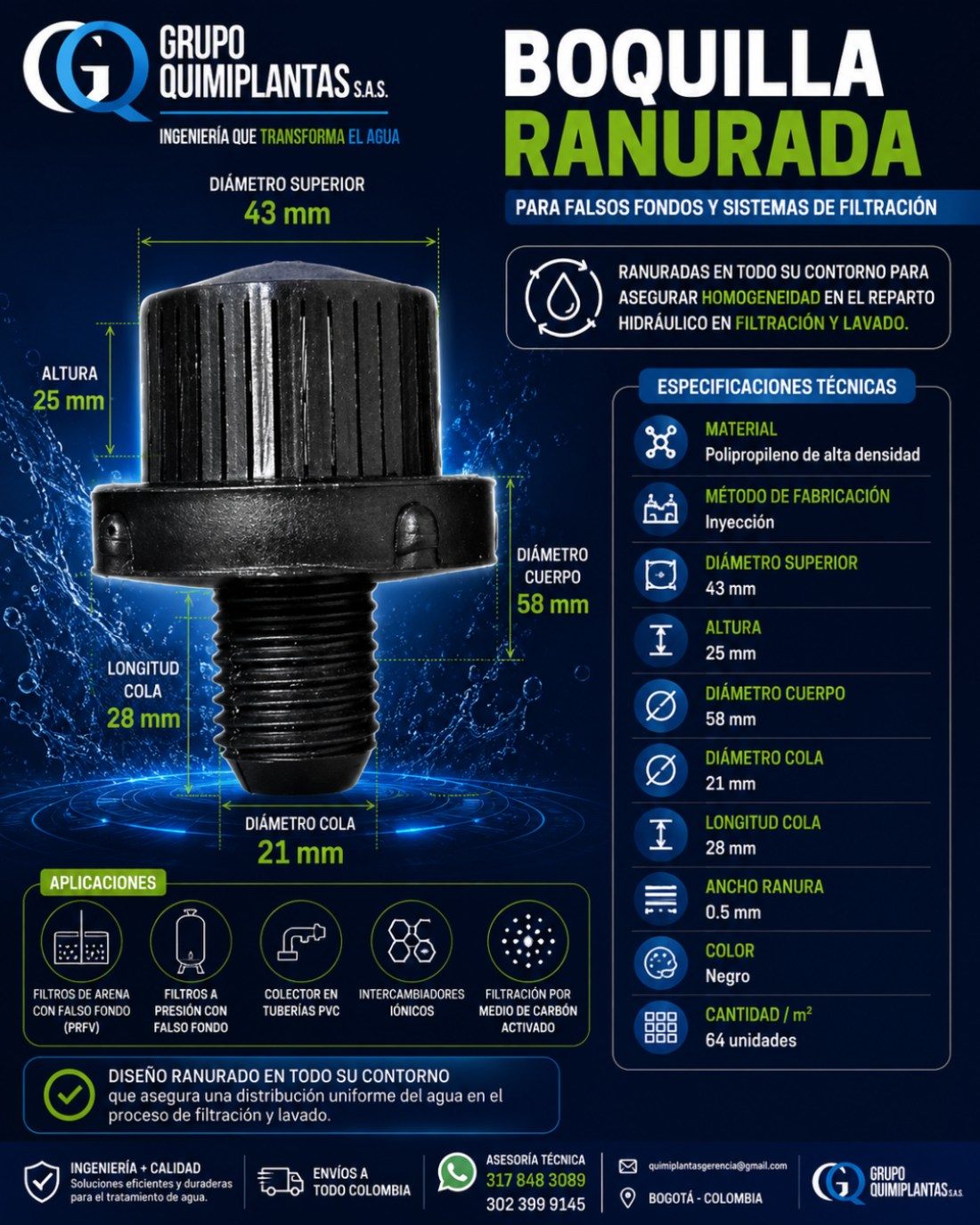

¿Buscas el detalle técnico completo? Ver ficha de especificaciones técnicas →
¿Quiere entender cómo trabajan con el falso fondo? Lea cómo se limpia un filtro →
Soluciones que trabajan en conjunto
Componentes para unidades de filtración
Falsos fondos fabricados para las unidades de filtración de PTAP, PTAI y otras plantas de tratamiento de agua. Soportan el lecho filtrante, forman una cámara inferior y trabajan con boquillas durante la filtración y el retrolavado.
Ver producto relacionadoEnvíenos los datos del proyecto para una revisión inicial.
