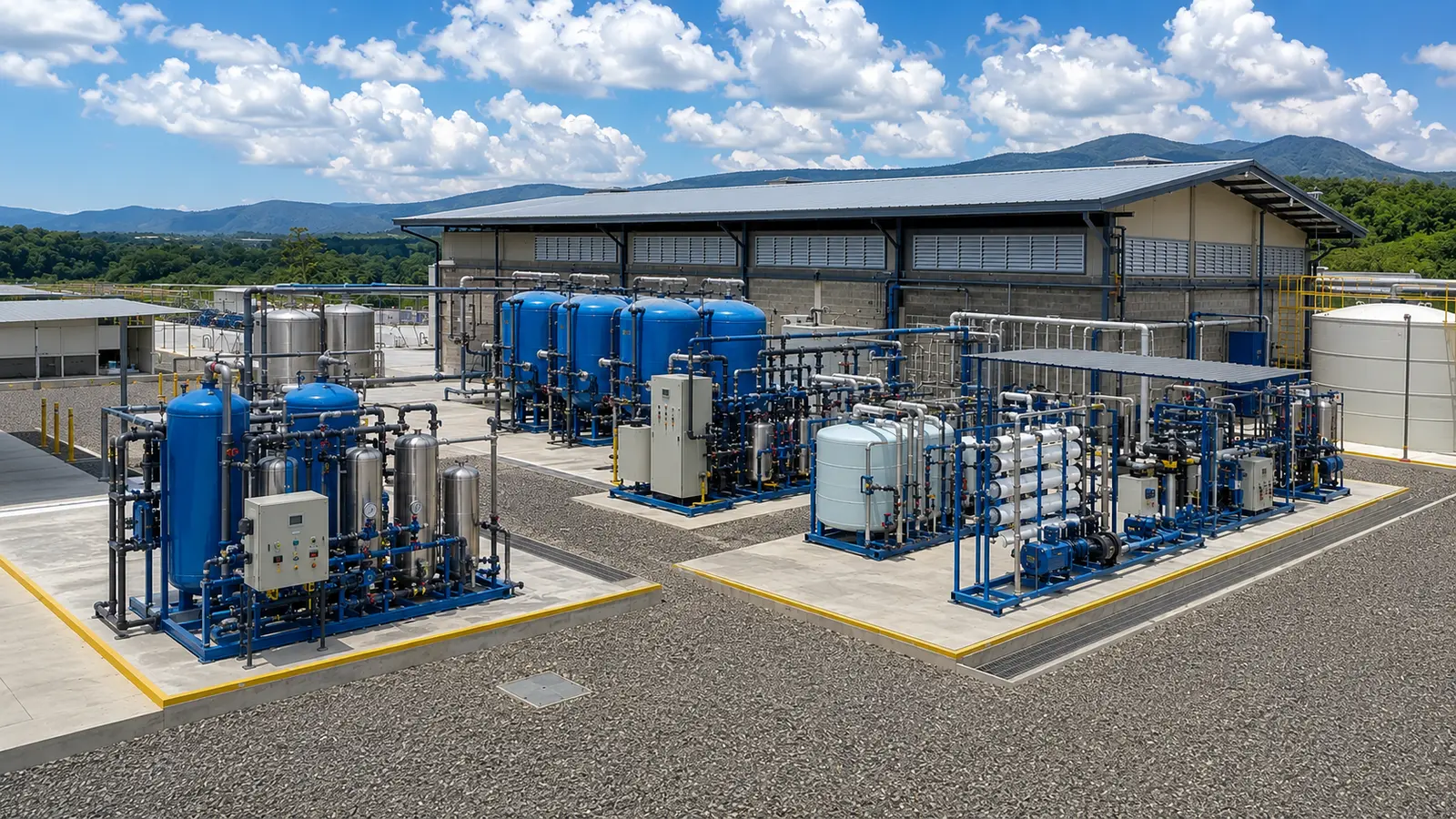

Plantas de Tratamiento de Agua Industrial - PTAI
Ingeniería para su PTAI: acondicionamos agua de proceso, servicios industriales, recirculación y corrientes específicas de producción con una calidad definida por el uso final.
Consultar proyecto
Foto: José Garzón, fotógrafo de Grupo Quimiplantas S.A.S.
Proceso de ingeniería
Un sistema definido por la calidad del agua
Balance hídrico y definición de consumos, purgas y descargas
Caracterización de la fuente y de las corrientes del proceso
Definición de la calidad requerida en cada punto de uso
Pruebas de tratabilidad cuando la incertidumbre lo exige
Pretratamiento, clarificación y filtración según la fuente
Ablandamiento, desmineralización o membranas cuando aplica
Dosificación, instrumentación, automatización y control
Recirculación, gestión de concentrados, lodos y otras corrientes
Información requerida
Cada PTAI debe diseñarse con datos reales del proceso. La calidad requerida para calderas, torres de enfriamiento, lavado, producción o reúso puede ser diferente; por eso no existe un tren universal para todos los sectores.
Grupo Quimiplantas puede acompañar diagnóstico, diseño, fabricación, instalación, puesta en marcha y optimización.
En detalle
Qué hace cada etapa del tren de tratamiento
Primero, se hace un balance de agua. Se calcula cuánta agua entra a la fábrica, cuánta se usa en cada proceso, cuánta se pierde o se bota, y cuánta podría reutilizarse. Esto ayuda a saber realmente cuánta agua hay que tratar.
Se estudia de dónde viene el agua. Se analiza tanto el agua que entra, ya sea de un río, un pozo o el acueducto, como las distintas corrientes que se generan dentro del proceso productivo.
Se define para qué se va a usar esa agua. Una caldera, una torre de enfriamiento o una línea de producción no necesitan la misma calidad de agua. Por eso se fija primero qué características debe tener el agua en cada punto donde se va a usar.
A veces se hacen pruebas primero. Cuando no se sabe con certeza cómo se va a comportar el agua durante el tratamiento, se hacen pruebas de laboratorio o pruebas piloto antes de construir el sistema completo.
Se le quitan sólidos y partículas. Según de dónde venga el agua, pasa por clarificación y filtración para retirar sólidos, turbiedad u otras partículas.
Se ajusta la dureza o las sales, si se necesita. Algunos procesos, como las calderas, necesitan agua muy suave o casi sin sales. Para eso se usan equipos de ablandamiento, desmineralización o membranas, según qué tan estricta sea la calidad requerida.
Se automatiza la dosificación de químicos. Se instalan equipos que agregan la cantidad correcta de químicos de forma automática, junto con instrumentos que monitorean que todo esté funcionando bien.
Se decide qué hacer con lo que sobra. El agua se puede recircular dentro del proceso, y lo que no se pueda reutilizar, como concentrados, lodos u otras corrientes, debe manejarse siguiendo la normativa ambiental.
Aplicaciones
Proyectos que podemos evaluar
Producción de agua para procesos industriales y lavado
Acondicionamiento para calderas y sistemas de generación de vapor
Agua de reposición para torres y circuitos de enfriamiento
Recirculación, recuperación y aprovechamiento de corrientes tratadas
Información del proyecto
Datos necesarios para preparar una propuesta
Sector industrial, descripción del proceso y horas de operación
Balance hídrico con consumos, purgas, recirculaciones y descargas
Caudales mínimo, normal, máximo y demanda por punto de uso
Análisis de la fuente y de cada corriente que se pretende tratar
Especificación de calidad exigida por equipos o proceso productivo
Temperatura, presión, productos químicos y materiales en contacto
Área, energía, automatización y capacidad operativa disponibles
Destino de concentrados, rechazos, lodos y aguas de lavado
Plantas compactas
PTAI compacta en fibra de vidrio
Una PTAI compacta trata el agua de su proceso industrial dentro de tanques de fibra de vidrio, en su propio terreno y sin grandes obras. La fibra de vidrio resiste la corrosión, algo importante cuando el agua trae químicos.
Sirve para empresas con poco espacio, procesos que necesitan tratar el agua antes de verterla y proyectos que quieren reutilizar agua.
Ocupa menos espacio que una planta construida en concreto
Suele instalarse más rápido, porque los tanques llegan fabricados
Tanques en fibra de vidrio, que resisten la corrosión
Fabricada en Colombia y diseñada según el caudal de su proyecto
Criterios de ingeniería
Qué información cambia el diseño de una PTAI
No existe una PTAI que sirva igual para cualquier industria. Cada diseño depende de datos reales del proceso, por ejemplo:
A qué actividad se dedica la industria y qué procesos usan agua
Cuánta agua entra, cuánta se usa, cuánta se pierde y cuánta podría reutilizarse
Qué calidad de agua exige cada equipo o proceso: caldera, enfriamiento, producción
De dónde viene el agua y qué trae: sales, dureza, sílice, materia orgánica
Temperatura, presión y materiales que están en contacto con el agua
Qué tanto espacio, energía y personal hay disponible para operar el sistema
Qué se va a hacer con el agua o los residuos que no se puedan reutilizar
Dos fábricas del mismo tamaño pueden necesitar sistemas de tratamiento completamente distintos si sus procesos usan el agua de forma diferente. Una fábrica de alimentos, por ejemplo, no tiene las mismas exigencias que una que opera calderas de alta presión.
Prevención de sobrecostos
Errores comunes al planear una PTAI
No hacer un balance hídrico completo. Si no se sabe con precisión cuánta agua entra y para qué se usa, es fácil sobredimensionar o subdimensionar el sistema de tratamiento.
Suponer que toda el agua necesita el mismo nivel de tratamiento. El agua para lavar pisos no necesita la misma calidad que el agua para una caldera. Tratar todo al nivel más exigente puede encarecer el proyecto sin necesidad.
Elegir una tecnología sin evaluar el agua real. No toda industria necesita ósmosis inversa ni las tecnologías más avanzadas. La elección correcta depende de qué trae el agua y qué calidad exige el proceso, no de lo que use otra empresa similar.
No planear qué hacer con el agua que no se reutiliza. Los concentrados, lodos u otras corrientes que resultan del tratamiento también deben manejarse según la normativa. Dejarlo para después suele generar sobrecostos.
Preguntas frecuentes
Respuestas para una revisión inicial
¿Qué significa PTAI?
PTAI significa Planta de Tratamiento de Agua Industrial. Acondiciona agua para un uso productivo o de servicios industriales según los requisitos de calidad de cada proceso.
¿PTAI es lo mismo que PTAR industrial?
No siempre. Una PTAI puede producir agua de proceso, agua para calderas o reposición de enfriamiento. Una PTAR industrial trata aguas residuales no domésticas antes del vertimiento, recirculación o reúso. Un proyecto puede necesitar ambos sistemas.
¿Todas las industrias necesitan ósmosis inversa?
No. La ósmosis inversa se selecciona cuando la calidad requerida y la composición del agua justifican el proceso. Antes deben revisarse sales, dureza, sílice, materia orgánica, sólidos, recuperación, pretratamiento y manejo del rechazo.
¿Se puede recircular el agua dentro del proceso industrial?
Puede evaluarse cuando sea técnica y económicamente viable y la calidad sea compatible con el punto de uso. Deben revisarse la acumulación de sales o contaminantes, la seguridad del proceso y las obligaciones ambientales vigentes.
¿Cuánto tiempo toma diseñar y construir una PTAI?
Depende de qué tan complejo sea el proceso industrial, de qué tan rápido se tenga la información del agua, y de cuánto se demore fabricar e instalar los equipos. No hay un tiempo fijo para todos los proyectos; se calcula en la primera revisión.
¿Qué mantenimiento necesita una PTAI?
Normalmente hay que calibrar los equipos de dosificación, limpiar o cambiar membranas y resinas, revisar filtros, y darle mantenimiento a bombas y motores. Qué tan seguido se hace depende de la calidad del agua de entrada y de la exigencia del proceso.
¿Se puede ampliar una PTAI que ya existe, en vez de construir una nueva?
En muchos casos sí. Se pueden sumar equipos de filtración, ablandamiento o membranas a un sistema existente, o mejorar la dosificación y el control, sin construir una planta nueva desde cero. Todo depende de cómo esté esa infraestructura hoy.
¿Hacen PTAI compactas?
Sí. Fabricamos PTAI compactas en fibra de vidrio, diseñadas según el caudal y el tipo de agua de su proceso. Son una buena opción cuando hay poco espacio en la planta industrial.
